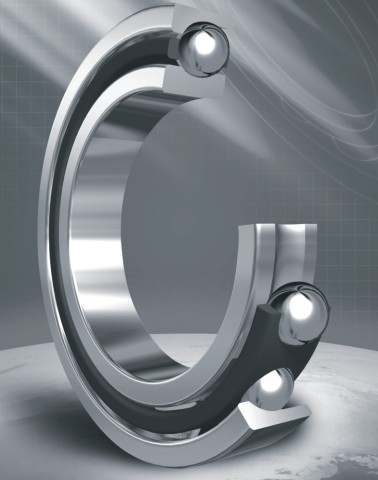

角接觸球軸承
角接觸球軸承適于同時承受徑向載荷和軸向載荷的場合。也可以用于承受純軸向載荷的場合，能在較高的轉速下工作。該類軸承所承受的軸向載荷的大小隨接觸角的大小而變化，接觸角越大，軸承所能承受的軸向承載也越大。
結構和特性

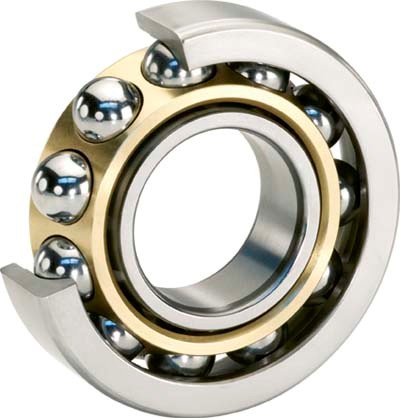

單列角接觸球軸承

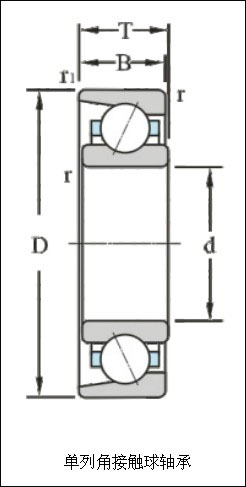

單列角接觸球軸承，可以承受徑向載荷和單向的軸向載荷。球與內圈、外圈有15°、25°或40°的接觸角。其接觸角越大，軸向載荷的承受能力越大。接觸角越小，則越有利于高速旋轉。
成對安裝

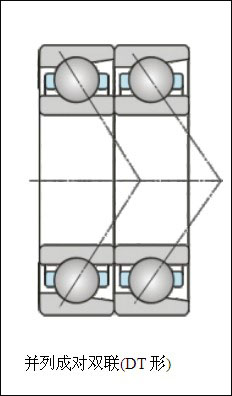

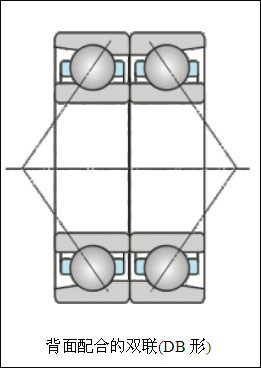

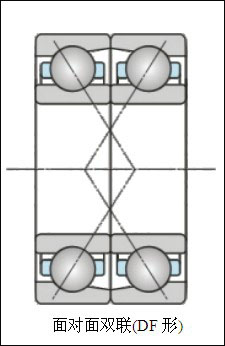

單列角接觸球軸承有成對配置或多聯（三聯、四聯或多聯組合）配置的方式。成對安裝的角接觸球軸承當彼此緊靠安裝時，任何一種組配方式都可以達到預定的內部游隙和預緊，以及均勻的載荷分布。成對安裝的角接觸球軸承主要應用在：當單個角接觸球軸承的載荷承載能力不足，或當承受軸（徑）向聯合載荷，以及有兩個方向的軸向載荷時。成對安裝的角接觸球軸承配置有：背對背、面對面和串聯配置。
雙列角接觸球軸承
雙列角接觸球軸承具有較好的剛性，可以承受雙向軸向載荷，同時也可以承受一定的傾覆力矩，其使用效果與背對背配置和的兩個單列角接觸球軸承相似。雙列角接觸球軸承有一個外圈和一個內圈（或兩個內圈）組成。
三（四）點接觸球軸承
三（四）點接觸球軸承是雙半內圈或雙半外圈的單列角接觸球軸承，屬可分離結構。這種軸承可以承受雙向軸向載荷和限制兩個方向的軸向位移。該類軸承由于雙半內圈（或外圈），裝入鋼球數量增多，故具有較大的承載能力。
后置代號
|
代 號
|
含 義
|
示 例
|
|
A、B
C、D
E
|
1）表示內部結構改變
2）表示標準設計，其含義隨不同類型、結構而異
|
B1角接觸球軸承 公稱接觸角α=40°7210B
C1角接觸球軸承 公稱接觸角α=15° 7005C
|
|
AC
|
角接觸球軸承 公稱接觸角α=25°
|
7210 AC
|
|
代 號
|
含 義
|
|
K
|
圓錐孔軸承 錐度1：12（外球面球軸承除外）
|
|
K30
|
圓錐孔軸承 錐度1：30
|
|
R
|
軸承外圈有止動擋邊（凸緣外圈）
|
|
N
|
軸承外圈有止動槽
|
|
NR
|
軸承外圈有止動槽，并帶止動環
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-RZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）
|
|
-2RZ
|
軸承兩面帶骨架式橡膠密封圈（非接觸式）
|
|
-Z
|
軸承一面帶防塵蓋
|
|
-2Z
|
軸承兩面帶防塵蓋
|
|
-RSZ
|
軸承一面帶骨架式橡膠密封圈（接觸式）、一面帶防塵蓋
|
|
-RZZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）、一面帶防塵蓋
|
|
-ZN
|
軸承一面帶防塵蓋，另一面外圈有止動槽
|
|
-ZNR
|
軸承一面帶防塵蓋，另一面外圈有止動槽并帶止動環
|
|
-ZNB
|
軸承一面帶防塵蓋，同一面外圈有止動槽
|
|
-2ZN
|
軸承兩面帶防塵蓋，外圈有止動槽
|
|
N1
|
軸承外圈有一個定位槽口
|
|
N2
|
軸承外圈有兩個或兩個以上的定位槽口
|
|
公差等級代號
|
游隙代號
|
||
|
代 號
|
含 義
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，代號中省略不表示
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
/C1
|
游隙符合標準規定的1組
|
|
/P6x
|
公差等級符合標準規定的6x級
|
/C2
|
游隙符合標準規定的2組
|
|
/P5
|
公差等級符合標準規定的5級
|
/C3
|
游隙符合標準規定的3組
|
|
/P4
|
公差等級符合標準規定的4級
|
/C4
|
游隙符合標準規定的4組
|
|
/P2
|
公差等級符合標準規定的2級
|
/C5
|
游隙符合標準規定的5組
|
|
/SP
|
尺寸精度相當于P5級，旋轉精度相當于P4級
|
/CM
|
電機用深溝球軸承游隙
|
|
配置組中軸承數目
|
配置中軸承排列
|
||
|
代 號
|
含 義
|
代 號
|
含 義
|
|
/D
|
兩套軸承
|
/DB
|
成對背對背安裝
|
|
/T
|
三套軸承
|
/DF
|
成對面對面安裝
|
|
/Q
|
四套軸承
|
/DT
|
成對串聯安裝
|
|
/P
|
五套軸承
|
G
|
萬能組配
|
|
/S
|
六套軸承
|
BT
|
背對背和串聯
|
|
|
|
FT
|
面對面和串聯
|
|
代 號
|
含 義
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可達250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/HT
|
軸承內充特殊高溫潤滑脂。當軸承內潤滑脂的裝填量和標準值不同時附加字母表示：
A—潤滑脂的裝填量少于標準值； B—潤滑脂的裝填量多于標準值；
C—潤滑脂的裝填量多于B（充滿）
|
|
/LT
|
軸承內充特殊低溫潤滑脂
|
|
/MT
|
軸承內充特殊中溫潤滑脂
|
|
/LHT
|
軸承內充特殊高、低溫潤滑脂
|
|
/Y
|
Y和另一個字母（如YA、YB）組合用來識別無法用現有后置代號表達的非成系列的改變 YA—結構改變（綜合表達）；YB—技術條件改變（綜合表達）
|
|
代 號
|
含 義
|
|
X1
|
外徑非標準
|
|
X2
|
寬度（高度）非標準
|
|
X3
|
外徑、寬（高）度非標準（標準內徑）
|
應用
單列角接觸球軸承：機床主軸、高頻馬達、燃汽輪機、離心分離機、小型汽車前輪、差速器小齒輪軸
雙列角接觸球軸承：油泵、風機、空氣壓縮機、各類變速器、燃料噴射泵、印刷機械。
