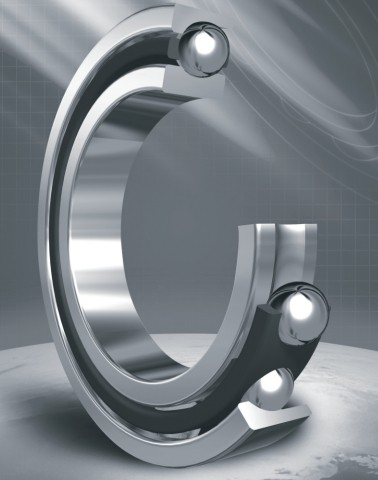

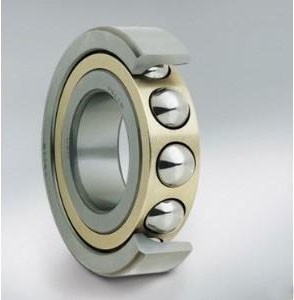

單列角接觸球軸承
角接觸球軸承又稱角接觸向心推力球軸承。此類軸承特別適于同時承受徑向和軸向載荷的場合，也可以用于承受純軸向載荷的場合，且允許有較高的轉速運轉。
該類軸承所承受的軸向載荷的大小隨接觸角的大小而變化，接觸角越大，軸承所能承受的軸向載荷也越大。

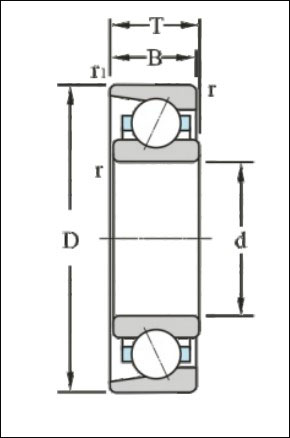

結構和特性
單列角接觸球軸承只能承受一個方向的軸向負荷，在承受徑向負荷時，將引起附加軸向力。 并且只能限制軸或外殼在一個方向的軸向位移。
單列角接觸球軸承標準設計的結構有可分離型和不可分離型兩種形式?？煞蛛x型（套圈有鎖口）軸承的接觸角為15°，不可分離型軸承的分別有15°、25°或40°三種接觸角?？煞蛛x型角接觸球軸承根據內部結構不同又分為內圈分離型和外圈分離型兩種。
接觸角為40°的角接觸球軸承可以承受很大的軸向載荷，該軸承結構為不可分離型軸承，內外圈兩側的肩部設計為高低不一是為了裝入更多的鋼球，以提高軸承的載荷能力。
后置代號
（1）內部結構代號
|
代 號
|
含 義
|
示 例
|
|
A、B
C、D
E
|
1）表示內部結構改變
2）表示標準設計，其含義隨不同類型、結構而異
|
B1角接觸球軸承 公稱接觸角α=40°7210B
C1角接觸球軸承 公稱接觸角α=15° 7005C
|
|
AC
|
角接觸球軸承 公稱接觸角α=25°
|
7210 AC
|
（2）密封、防塵與外部形狀變化代號
|
代 號
|
含 義
|
|
K
|
圓錐孔軸承 錐度1：12（外球面球軸承除外）
|
|
K30
|
圓錐孔軸承 錐度1：30
|
|
R
|
軸承外圈有止動擋邊（凸緣外圈）
|
|
N
|
軸承外圈有止動槽
|
|
NR
|
軸承外圈有止動槽，并帶止動環
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-RZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）
|
|
-2RZ
|
軸承兩面帶骨架式橡膠密封圈（非接觸式）
|
|
-Z
|
軸承一面帶防塵蓋
|
|
-2Z
|
軸承兩面帶防塵蓋
|
|
-RSZ
|
軸承一面帶骨架式橡膠密封圈（接觸式）、一面帶防塵蓋
|
|
-RZZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）、一面帶防塵蓋
|
|
-ZN
|
軸承一面帶防塵蓋，另一面外圈有止動槽
|
|
-ZNR
|
軸承一面帶防塵蓋，另一面外圈有止動槽并帶止動環
|
|
-ZNB
|
軸承一面帶防塵蓋，同一面外圈有止動槽
|
|
-2ZN
|
軸承兩面帶防塵蓋，外圈有止動槽
|
|
N1
|
軸承外圈有一個定位槽口
|
|
N2
|
軸承外圈有兩個或兩個以上的定位槽口
|
注：密封圈代號與防塵蓋代號同樣可以與止動槽代號進行多種組合
（3）公差等級及游隙代號
|
公差等級代號
|
游隙代號
|
||
|
代 號
|
含 義
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，代號中省略不表示
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
/C1
|
游隙符合標準規定的1組
|
|
/P6x
|
公差等級符合標準規定的6x級
|
/C2
|
游隙符合標準規定的2組
|
|
/P5
|
公差等級符合標準規定的5級
|
/C3
|
游隙符合標準規定的3組
|
|
/P4
|
公差等級符合標準規定的4級
|
/C4
|
游隙符合標準規定的4組
|
|
/P2
|
公差等級符合標準規定的2級
|
/C5
|
游隙符合標準規定的5組
|
|
/SP
|
尺寸精度相當于P5級，旋轉精度相當于P4級
|
/CM
|
電機用深溝球軸承游隙
|
當公差等級代號與游隙代號需同時表示時，可進行簡化，取公差等級代號加上游隙組號（0組不表示）組合表示。
例：/P63表示軸承公差等級P6級，徑向游隙3組。
/P52表示軸承公差等級P5級，徑向游隙2組。
（4）其它特性代號
a.特性代號
|
代 號
|
含 義
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可達250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/HT
|
軸承內充特殊高溫潤滑脂。當軸承內潤滑脂的裝填量和標準值不同時附加字母表示：
A—潤滑脂的裝填量少于標準值； B—潤滑脂的裝填量多于標準值；
C—潤滑脂的裝填量多于B（充滿）
|
|
/LT
|
軸承內充特殊低溫潤滑脂
|
|
/MT
|
軸承內充特殊中溫潤滑脂
|
|
/LHT
|
軸承內充特殊高、低溫潤滑脂
|
|
/Y
|
Y和另一個字母（如YA、YB）組合用來識別無法用現有后置代號表達的非成系列的改變 YA—結構改變（綜合表達）；YB—技術條件改變（綜合表達）
|
注：凡軸承代號中有Y的后置代號，應查閱圖紙或補充技術條件以便了解其改變的具體內容。
b.非標準軸承代號中內徑代號表示方法
非標準外徑或寬（高）度尺寸用對照標準尺寸的方法，取最接近的直徑系列或寬（高）度系列，并在基本代號后加字母表示。
|
代 號
|
含 義
|
|
X1
|
外徑非標準
|
|
X2
|
寬度（高度）非標準
|
|
X3
|
外徑、寬（高）度非標準（標準內徑）
|
應用
單列角接觸球軸承：機床主軸、高頻馬達、燃汽輪機、離心分離機、小型汽車前輪、差速器小齒輪軸、增壓泵、鉆井平臺、食品機械、分度頭、補焊機、低噪型冷卻塔、機電設備、涂裝設備、機床槽板、弧焊機。
