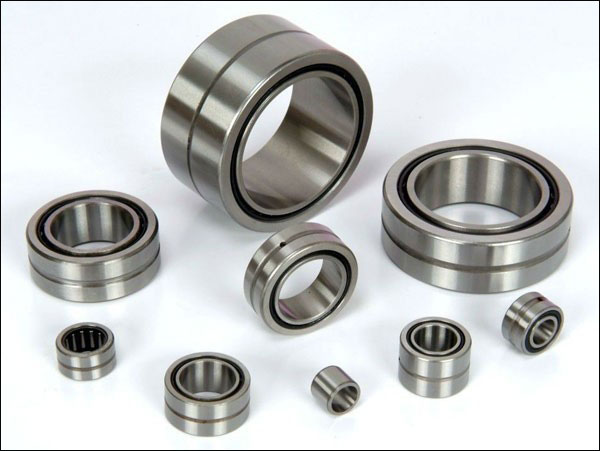

滾針軸承
滾針軸承有徑向截面尺寸小、軸承剛性好、具有較高的徑向載荷承載能力，特別適合于在徑向安裝部位空間受到限制的場合下選用。在軸和軸承座有擺動的情況下也能得到廣泛應用。但是，滾針軸承只能承受純徑向載荷，不能限制軸與軸承座的軸向位移，軸承安裝時也不允許內圈軸線與外圈軸線產生角度誤差。

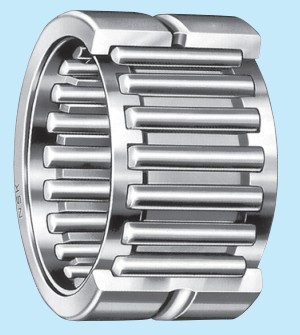

結構與特性

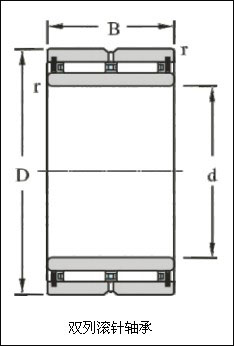

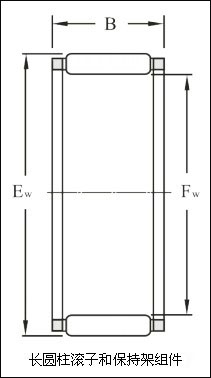

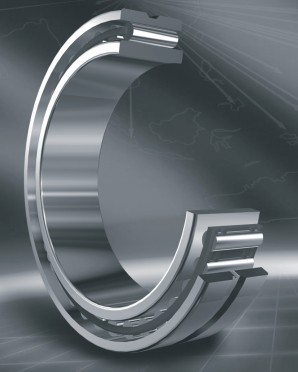

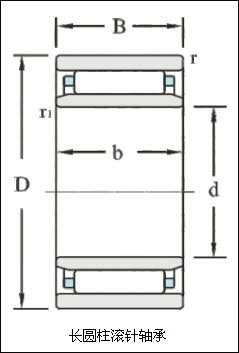

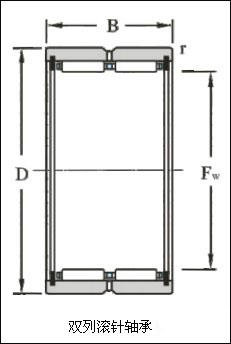

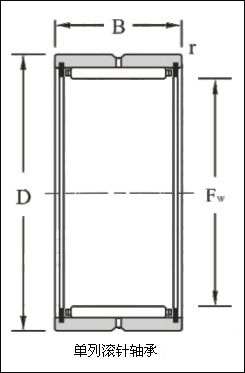

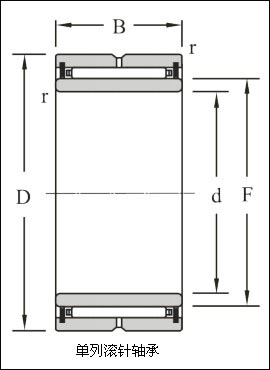

滾針軸承為 NA 型，并有單列和雙列不同的結構型式，根據使用場合的不同，不論是單列或雙列滾針軸承，均可制成有內圈 NA 型或無內圈 RNA 型不同的結構型式，該類軸承結構特點為外圈兩側均帶擋邊或彈性鎖圈，而內圈則不帶擋邊，大尺寸系列的滾針軸承外圈上有環狀的潤滑油槽和潤滑油孔，標準型滾針軸承的外圈、滾針及保持架均不分離。除NA型與 RNA 型外，還有不帶保持架的NAV型和RNAV型滿裝滾針軸承。還有 NAOL 型或 NAL 型長圓柱滾子軸承，這種軸承具有類似滾針軸承的使用特點，但比滾針軸承的截面尺寸大，可滿足重型負荷工作場合使用。
后置代號說明
（1）內部結構代號
|
代 號
|
含 義
|
|
A、B、C、D、E
|
1）表示內部結構改變
2）表示標準設計，其含義隨不同類型、結構而異
|
|
ZW
|
滾針保持架組件 雙列
|
（2）密封、防塵與外部形狀變化代號
|
代 號
|
含 義
|
|
K
|
圓錐孔內徑 錐度1：12（外球面球軸承除外）
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-FS
|
軸承一面帶氈圈密封
|
|
-2FS
|
軸承兩面帶氈圈密封
|
|
X
|
滾輪滾針軸承外圈表面為圓柱面
|
|
WB
|
寬內圈軸承（雙面寬）：WB1單面寬
|
|
WC
|
寬外圈軸承
|
|
Z
|
1）帶防塵罩的滾針組合軸承
2）帶外罩的滾針和滿裝推力球組合軸承（脂潤滑）
|
注：密封圈代號與防塵蓋代號同樣可以與止動槽代號進行多種組合
（3）軸承零件材料
|
代 號
|
含 義
|
|
F
|
鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球墨鑄鐵；F4-粉末冶金）
|
|
Q
|
青銅實體保持架（Q1-鋁鐵錳青銅；Q2-硅鐵鋅青銅；Q3-硅鎳青銅；Q4-鋁青銅）
|
|
M
|
黃銅實體保持架
|
|
TN
|
工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN4-聚碳酸酯；TN5-聚甲醛）
|
|
J
|
鋼板沖壓保持架
|
|
V
|
滿裝滾動體（無保持架）
|
（4）公差等級及游隙代號
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
|
/P5
|
公差等級符合標準規定的5級
|
|
/P4
|
公差等級符合標準規定的4級
|
|
/P2
|
公差等級符合標準規定的2級
|
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/C1
|
游隙符合標準規定的1組
|
|
/C2
|
游隙符合標準規定的2組
|
|
/C3
|
游隙符合標準規定的3組
|
|
/C4
|
游隙符合標準規定的4組
|
|
/C5
|
游隙符合標準規定的5組
|
|
/C9
|
軸承的游隙不同于現標準
|
當公差等級代號與游隙代號需同時表示時，可進行簡化，取公差等級代號加上游隙組號（0組不表示）組合表示。
例：/P63表示軸承公差等級P6級，徑向游隙3組。
/P52表示軸承公差等級P5級，徑向游隙2組。
（5）尺寸系列
|
代 號
|
含 義
|
|
X1
|
軸承外徑尺寸非標準
|
|
X2
|
軸承寬度（高度）非標準
|
|
X3
|
軸承外徑、寬（高）度非標準（標準內徑）
|
（6）其它特性代號
|
代 號
|
含 義
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可達250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/W26
|
軸承內圈上有六個潤滑油孔
|
|
/W33
|
軸承外圈上有潤滑油槽和三個潤滑油孔
|
|
/W33X
|
軸承外圈上有潤滑油槽和六個潤滑油孔
|
|
/Y
|
Y和另一個字母（如YA、YB）組合或再加數字組合用來識別無法用現有后置代號表達的非成系列的改變
|
|
/YA
|
結構改變（綜合表達）；
|
|
/YB
|
技術條件改變（綜合表達）
|
注：凡軸承代號中有/Y和另一個字母或加數字的后置代號，應查閱圖紙或補充技術條件或向本公司產品設計部門咨詢以便了解其改變的具體內容。
應用：
組合滾針軸承廣泛用于機床、冶金機械、紡織機械和印刷機械等各種機械設備，并可使機械系統設計的十分緊湊靈巧。
