其它結構零件的加工
1．澆口套的加工

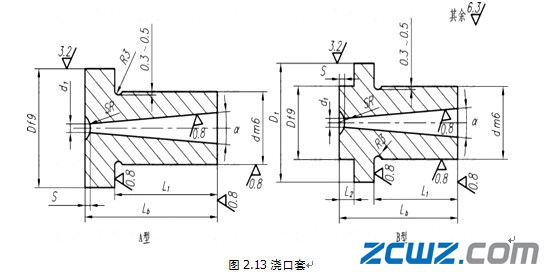

常見的澆口套有兩種類型，如圖2.13所示的A型和B型。一般采用碳素工具鋼T8A制造，局部熱處理，硬度HRC57左右。
與一般套類零件相比，澆口套錐孔小(其小端直徑一般為3～8mm)，加工較難，同時還應保證澆口套錐孔與外圓同軸，以便在模具安裝時通過定位環使澆口套與注射機的噴嘴對準。
2．側型芯滑塊的加工

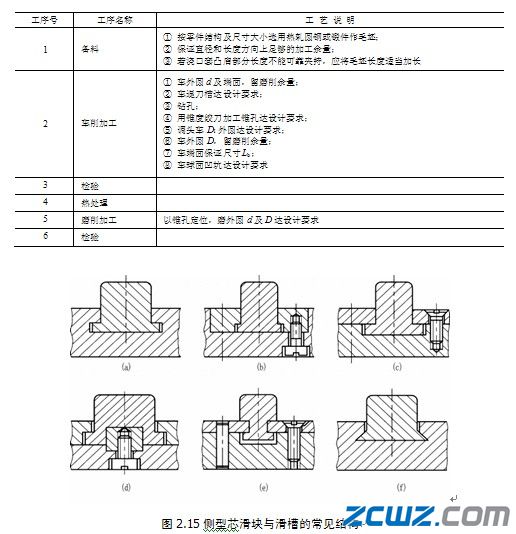

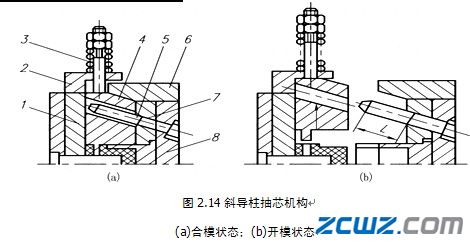

當注射成型帶有側凹或側孔的塑料制品時，模具必須帶有側向分型或側向抽芯機構，如圖2.10(c)、(b)所示。在側型芯滑塊上裝有側向型芯或成型鑲塊。側型芯滑塊與滑槽可采用不同的結構組合，如圖2.15所示。
表2-10加工澆口套的工藝過程
結構分析：側型芯滑塊是側向抽芯機構的重要組成零件，注射成型和抽芯的可靠性需要它的運動精度保證?；瑝K與滑槽的配合特性常選用H8/g7或H8/h8，其余部分應留有較大的間隙，兩者配合面的粗糙度Ra＜0.63～1.25μm?；瑝K材料常采用45鋼或碳素工具鋼，導滑部分可局部或全部淬硬，硬度HRC40～45。
圖2.16所示為側型芯滑塊，其工藝路線見表2-11。
