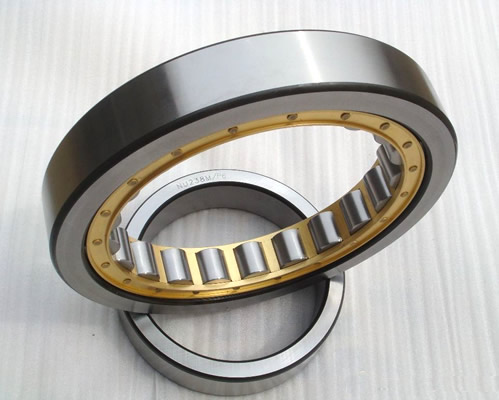

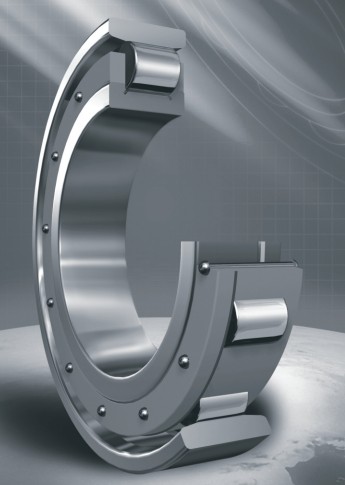

圓柱滾子軸承
圓柱滾子軸承屬分離型軸承，安裝與拆卸非常方便，根據軸承裝用滾動體的列數不同，分單列、雙列和多列圓柱滾子軸承等不同結構。其中應用較多的是有保持架的單列圓柱滾子軸承。此外，還有單列或雙列滿裝圓柱滾子等其它結構軸承。圓柱滾子軸承能承受較大的徑向負荷并適于在高速運轉場合使用。
類別及特性

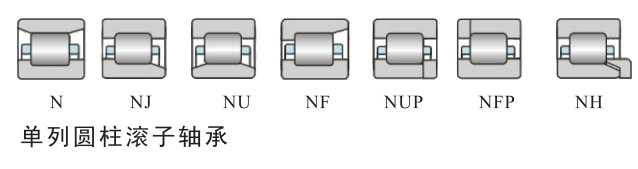

標準型單列圓柱滾子軸承根據套圈擋邊結構的不同來劃分：

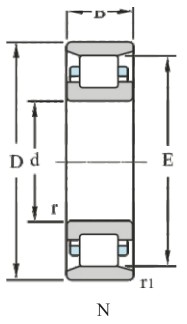

N 型軸承外圈無擋邊。內圈有雙擋邊

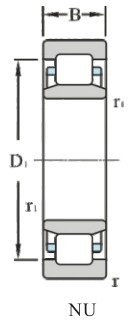

NU 型軸承內圈無擋邊，而外圈有雙擋邊
N 型或 NU 型軸承均能在一定范圍內允許軸相對于軸承箱做雙向軸向位移，因此，適于作非定位軸承。

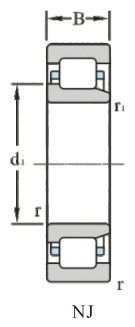

NJ 型軸承外圈有雙擋邊而內圈為單擋邊

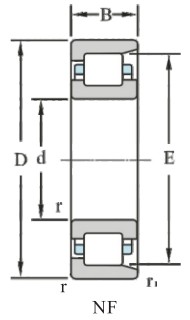

NF 型則為內圈雙擋邊而外圈單擋邊結構
NJ 和 NF 型的特點是可允許軸在一個方向產生軸向位移，可承受一定單向軸向負荷。

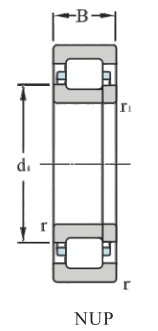

NUP 型軸承是外圈雙擋邊、內圈單擋邊并帶平擋圈的軸承

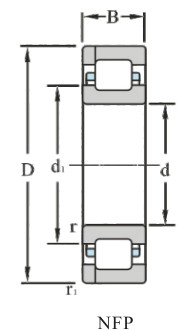

NFP 型軸承是內圈雙擋邊、外圈單擋邊并帶平擋圈的軸承

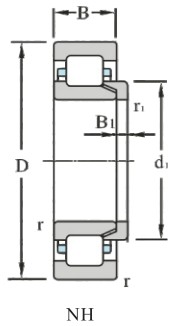

根據不同的使用場合，NU 型軸承與NJ型軸承還可與HJ斜擋圈組合使用。NUP該軸承可用作雙向定位軸承。

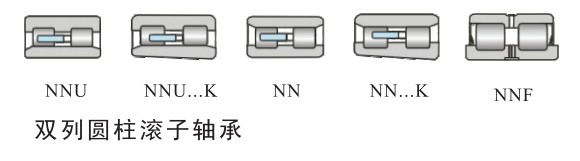

雙列圓柱滾子軸承有圓柱形內孔和圓錐形內孔兩種結構。該類軸承具有結構緊湊、剛性大、承載能力大、受負荷后變形小等優點，特別適用于機床主軸。

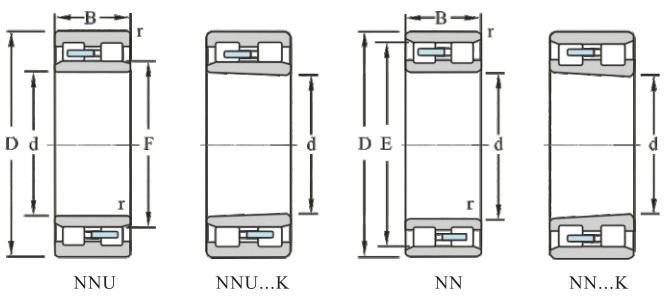

NN 型軸承的結構特點是內圈帶雙擋邊外圈無擋邊
NNU 型軸承則為外圈帶雙擋邊而內圈無擋邊
這兩種型式軸承均不限制軸與外殼間的相對軸向位移，適于作非定位軸承。該類型軸承的保持架多采用車制實體保持架。

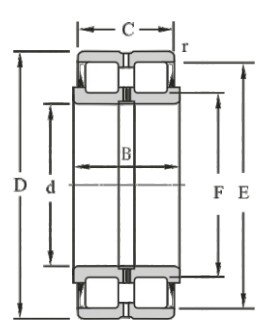

NNF 型軸承為雙列滿裝圓柱滾子軸承，除了可以承受很大的徑向載荷和軸向載荷之外 還可以承受傾覆力矩，因此，常用作固定軸承。NNF 型軸承是兩個帶雙擋邊內圈和一個帶中擋邊外圈的結構型式。滾子由雙內圈的擋邊引導，兩個內圈用緊固圈固定在一起。
NNF型軸承兩端均采用接觸式密封。軸承內填有潤滑脂，當選用內、外圈均帶擋邊的單列圓柱滾子軸承時，應計算軸向負荷能力，其值與所受徑向負荷大小及潤滑方法有關。潤滑脂的工作溫度為-50℃至+110℃，但由于受油封材料的限制，軸承的工作溫度僅限于-40℃至+80℃之間。在使用工況較好的情況下，帶有油封的 NNF 軸承無須保養，若軸承長期處于水汽或污染環境，且為中、高速運轉時，可通過外圈上的潤滑油槽和潤滑油孔對軸承進行補充潤滑。

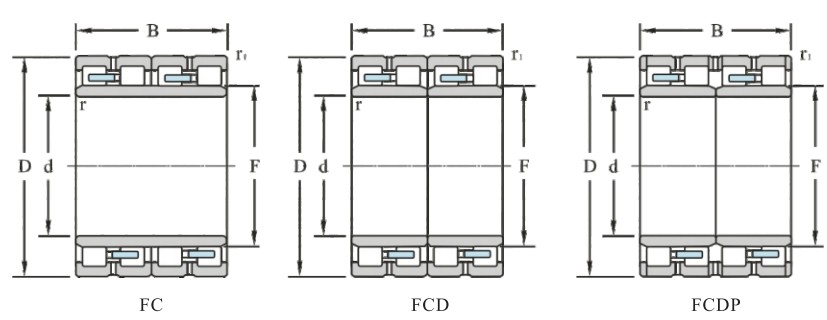

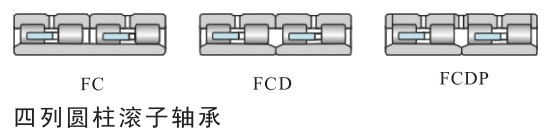

FC型或 FCD型四列圓柱滾子軸承系用于冷、熱軋機、開坯機等重型機械上，軸承為分離式，軸承套圈和滾動體組件可方便地分離，軸承的清洗、檢查和拆裝均很方便。
后置代號說明
|
代 號
|
含 義
|
|
A、B、E
|
1）表示內部結構改變
2）表示標準設計，其含義隨不同類型、結構而異
3）加強型1）
|
|
代 號
|
含 義
|
|
K
|
圓錐孔內徑 錐度1：12（外球面球軸承除外）
|
|
N
|
軸承外圈有止動槽
|
|
NR
|
軸承外圈有止動槽，并帶止動環
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-LS
|
軸承一面帶骨架式橡膠密封圈（接觸式，套圈不開槽）
|
|
-2LS
|
軸承兩面帶骨架式橡膠密封圈（接觸式，套圈不開槽）
|
|
WB
|
寬內圈軸承（雙面寬）：WB1單面寬
|
|
WC
|
寬外圈軸承
|
|
SC
|
帶外罩向心軸承
|
|
代 號
|
含 義
|
|
/HA
|
套圈、滾動體和保持架或僅是套圈和滾動體由真空冶煉軸承鋼制造
|
|
/HC
|
套圈和滾動體或僅是套圈由滲碳鋼（/HC-20Cr2Ni4A；/HC1-20Cr2Mn2MoA；/HC2-15Mn）制造
|
|
F
|
鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球墨鑄鐵；F4-粉末冶金）
|
|
Q
|
青銅實體保持架（Q1-鋁鐵錳青銅；Q2-硅鐵鋅青銅；Q3-硅鎳青銅；Q4-鋁青銅）
|
|
M
L
|
黃銅實體保持架
輕合金實體保持架（L1-LY11CZ；L2-LY12CZ）
|
|
TN
|
工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN4-聚
碳酸酯；TN5-聚甲醛）
|
|
V
|
滿裝滾動體（無保持架）
|
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
|
/P5
|
公差等級符合標準規定的5級
|
|
/P4
|
公差等級符合標準規定的4級
|
|
/P2
|
公差等級符合標準規定的2級
|
|
/SP
|
尺寸精度相當于P5級，旋轉精度相當于P4級
|
|
/UP
|
尺寸精度相當于P4級，旋轉精度相當于P4級
|
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/C1
|
游隙符合標準規定的1組
|
|
/C2
|
游隙符合標準規定的2組
|
|
/C3
|
游隙符合標準規定的3組
|
|
/C4
|
游隙符合標準規定的4組
|
|
/C5
|
游隙符合標準規定的5組
|
|
/C9
|
軸承的游隙不同于現標準
|
|
代 號
|
含 義
|
|
X1
|
軸承外徑尺寸非標準
|
|
X2
|
軸承寬度（高度）非標準
|
|
X3
|
軸承外徑、寬（高）度非標準（標準內徑）
|
|
代 號
|
含 義
|
|
/D
|
兩套軸承
|
|
/DB
|
成對背對背安裝
|
|
G
|
萬能組配
|
|
代 號
|
含 義
|
|
/Z
|
軸承振動加速度級極值組別。附加數字表示極值不同，分Z1組；Z2組；Z3組
|
|
/V
|
軸承振動速度級極值組別。附加數字表示極值不同，分V1組；V2組；V3組
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可達250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/W20
|
軸承外圈上有三個潤滑油孔
|
|
/W33
|
軸承外圈上有潤滑油槽和三個潤滑油孔
|
|
/W33X
|
軸承外圈上有潤滑油槽和六個潤滑油孔
|
|
/Y
|
Y和另一個字母（如YA、YB）組合或再加數字組合用來識別無法用現有后置代號表達的非成系列的改變
|
|
/YA
|
結構改變（綜合表達）；
|
|
/YB
|
技術條件改變（綜合表達）
|
應用
大中型電動機、機車車輛、機床主軸、內燃機、發電機、燃氣渦輪機、減速箱、軋鋼機、振動篩以及起重運輸機械等。
