調心球軸承

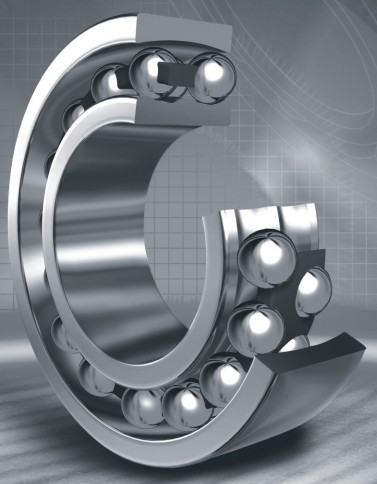

調心球軸承，其外圈為球形滾道而內圈為雙滾道，該類軸承具有自動調心性能。因此，當軸承承受載荷產生彎曲或因加工誤差、安裝誤差造成內圈軸線相對于外圈軸線產生傾斜時，仍能保證機械正常運轉。調心球軸承根據不同尺寸系列所允許的角度誤差數值略有不同。

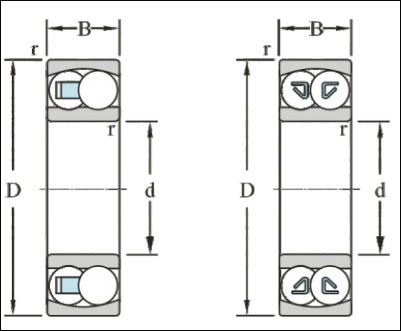

結構及特性

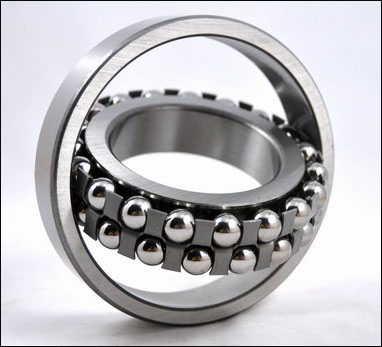

調心球軸承一般為圓柱形內孔，也有圓錐形內孔，圓錐形內孔的錐度一般為1:12。帶圓錐孔的調心球軸承借助鎖緊螺母可直接固定在錐形軸頸上，也可選擇相應尺寸的緊定套或退卸套很方便地將軸承裝在圓柱形軸上。使用緊定套還可以調整軸承的徑向游隙。該類軸承保持架多采用鋼板沖壓保持架，也可供應裝有玻璃纖維增強聚酰亞胺壓制成型保持架的雙列調心球軸承。該類保持架由于具備工藝性好、重量輕、自潤滑性好等優點。
雙列調心球軸承主要用來承受徑向負荷，但也可在承受徑向負荷為主的同時承受較小的軸向負荷，但不能承受純軸向負荷。
為了防止軸承高速運轉時球和保持架上的慣性力及其與潤滑劑的摩擦對軸承的滾動情況產生不良的影響，使球和滾道之間產生有害的滑動，故軸承必須承受一定的最小徑向負荷。
后置代號說明
（1）內部結構代號
|
代 號
|
含 義
|
|
E
|
加強型1）
|
注：1）加強型，即內部結構設計改進，增大軸承承載能力。
（2）密封、防塵與外部形狀變化代號
|
代 號
|
含 義
|
|
K
|
圓錐孔內徑，錐度1:12
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-RZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）
|
|
-2RZ
|
軸承兩面帶骨架式橡膠密封圈（非接觸式）
|
（3）軸承零件材料
|
代 號
|
含 義
|
|
/HV
|
套圈、滾動體和保持架或僅是套圈和滾動體由可淬硬不銹鋼（/HV-9Cr18； /HV1-9Cr18Mo）制造
|
|
M
|
黃銅實體保持架
|
|
TN
|
工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN4-聚碳酸酯；TN5-聚甲醛）
|
（4）公差等級及游隙代號
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
|
/P5
|
公差等級符合標準規定的5級
|
|
/P4
|
公差等級符合標準規定的4級
|
|
/P2
|
公差等級符合標準規定的2級
|
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/C1
|
游隙符合標準規定的1組
|
|
/C2
|
游隙符合標準規定的2組
|
|
/C3
|
游隙符合標準規定的3組
|
|
/C4
|
游隙符合標準規定的4組
|
|
/C5
|
游隙符合標準規定的5組
|
|
/C9
|
軸承的游隙不同于現標準
|
注：當公差等級與游隙代號需同時表示時，可簡化表示為P63、P43等，其中/P6表示軸承公差等級P6
級，徑向游隙3組；/P43表示軸承公差等級P4級，徑向游隙3組。
（5）其它特性代號
|
代 號
|
含 義
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可達250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/W33
|
軸承外圈上有潤滑油槽和三個潤滑油孔
|
用途
調心球軸承適用于精密儀表、汽車、摩托車、冶金、軋機、礦山、石油、造紙、水泥、榨糖等行業及一般機械等。
