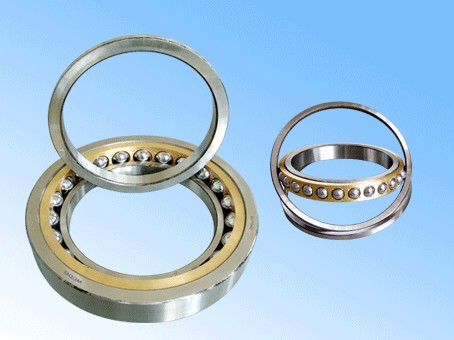

三（四）點接觸球軸承
三（四）點接觸球軸承是雙半內圈或雙半外圈的單列角接觸球軸承，屬可分離結構。
結構與特性
三（四）點接觸球軸承具有成對安裝軸承的應用特性，可以承受雙向軸向載荷和限制兩個方向的軸向位移，但比同規格的雙列角接觸球軸承占用的軸向空間更少。由于具有雙半內圈（或外圈），裝入鋼球數量增多，故具有較大的承載能力。軸承的安裝和拆卸也非常方便。
后置代號
（1）內部結構代號
|
代 號
|
含 義
|
示 例
|
|
A、B
C、D
E
|
1）表示內部結構改變
2）表示標準設計，其含義隨不同類型、結構而異
|
B1角接觸球軸承 公稱接觸角α=40°7210B
C1角接觸球軸承 公稱接觸角α=15° 7005C
|
|
AC
|
角接觸球軸承 公稱接觸角α=25°
|
7210 AC
|
（2）密封、防塵與外部形狀變化代號
|
代 號
|
含 義
|
|
K
|
圓錐孔軸承 錐度1：12（外球面球軸承除外）
|
|
K30
|
圓錐孔軸承 錐度1：30
|
|
R
|
軸承外圈有止動擋邊（凸緣外圈）
|
|
N
|
軸承外圈有止動槽
|
|
NR
|
軸承外圈有止動槽，并帶止動環
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-RZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）
|
|
-2RZ
|
軸承兩面帶骨架式橡膠密封圈（非接觸式）
|
|
-Z
|
軸承一面帶防塵蓋
|
|
-2Z
|
軸承兩面帶防塵蓋
|
|
-RSZ
|
軸承一面帶骨架式橡膠密封圈（接觸式）、一面帶防塵蓋
|
|
-RZZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）、一面帶防塵蓋
|
|
-ZN
|
軸承一面帶防塵蓋，另一面外圈有止動槽
|
|
-ZNR
|
軸承一面帶防塵蓋，另一面外圈有止動槽并帶止動環
|
|
-ZNB
|
軸承一面帶防塵蓋，同一面外圈有止動槽
|
|
-2ZN
|
軸承兩面帶防塵蓋，外圈有止動槽
|
|
N1
|
軸承外圈有一個定位槽口
|
|
N2
|
軸承外圈有兩個或兩個以上的定位槽口
|
注：密封圈代號與防塵蓋代號同樣可以與止動槽代號進行多種組合
（3）公差等級及游隙代號
|
公差等級代號
|
游隙代號
|
||
|
代 號
|
含 義
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，代號中省略不表示
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
/C1
|
游隙符合標準規定的1組
|
|
/P6x
|
公差等級符合標準規定的6x級
|
/C2
|
游隙符合標準規定的2組
|
|
/P5
|
公差等級符合標準規定的5級
|
/C3
|
游隙符合標準規定的3組
|
|
/P4
|
公差等級符合標準規定的4級
|
/C4
|
游隙符合標準規定的4組
|
|
/P2
|
公差等級符合標準規定的2級
|
/C5
|
游隙符合標準規定的5組
|
|
/SP
|
尺寸精度相當于P5級，旋轉精度相當于P4級
|
/CM
|
電機用深溝球軸承游隙
|
當公差等級代號與游隙代號需同時表示時，可進行簡化，取公差等級代號加上游隙組號（0組不表示）組合表示。
例：/P63表示軸承公差等級P6級，徑向游隙3組。
/P52表示軸承公差等級P5級，徑向游隙2組。
（4）配置的代號見
|
配置組中軸承數目
|
配置中軸承排列
|
||
|
代 號
|
含 義
|
代 號
|
含 義
|
|
/D
|
兩套軸承
|
/DB
|
成對背對背安裝
|
|
/T
|
三套軸承
|
/DF
|
成對面對面安裝
|
|
/Q
|
四套軸承
|
/DT
|
成對串聯安裝
|
|
/P
|
五套軸承
|
G
|
萬能組配
|
|
/S
|
六套軸承
|
BT
|
背對背和串聯
|
|
|
|
FT
|
面對面和串聯
|
（5）其它特性代號
a.特性代號
|
代 號
|
含 義
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可達250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/HT
|
軸承內充特殊高溫潤滑脂。當軸承內潤滑脂的裝填量和標準值不同時附加字母表示：
A—潤滑脂的裝填量少于標準值； B—潤滑脂的裝填量多于標準值；
C—潤滑脂的裝填量多于B（充滿）
|
|
/LT
|
軸承內充特殊低溫潤滑脂
|
|
/MT
|
軸承內充特殊中溫潤滑脂
|
|
/LHT
|
軸承內充特殊高、低溫潤滑脂
|
|
/Y
|
Y和另一個字母（如YA、YB）組合用來識別無法用現有后置代號表達的非成系列的改變 YA—結構改變（綜合表達）；YB—技術條件改變（綜合表達）
|
注：凡軸承代號中有Y的后置代號，應查閱圖紙或補充技術條件以便了解其改變的具體內容。
b.非標準軸承代號中內徑代號表示方法
非標準外徑或寬（高）度尺寸用對照標準尺寸的方法，取最接近的直徑系列或寬（高）度系列，并在基本代號后加字母表示。
|
代 號
|
含 義
|
|
X1
|
外徑非標準
|
|
X2
|
寬度（高度）非標準
|
|
X3
|
外徑、寬（高）度非標準（標準內徑）
|
應用
所以一般適用于那些純軸向載荷或軸向載荷大的合成載荷下呈兩點接觸的場合，四點接觸球軸承極限轉速高，也適合于那些高速運轉的場合。
