成對安裝角接觸球軸承

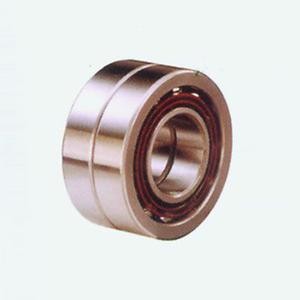

成對安裝角接觸球軸承能承受以徑向載荷為主的徑向、軸向雙向聯合載荷，也可以承受純徑向載荷。串聯配置只能承受單一方向的軸向載荷，其他兩種配置則可承受任一方向的軸向載荷。 這種類型的軸承一般由生產廠商選配組合成對提交用戶，安裝后有預壓過盈，套圈和鋼球處于軸向預加載荷狀態，因而提高了整組軸承作為單個支承剛度和旋轉精度。
結構及特性

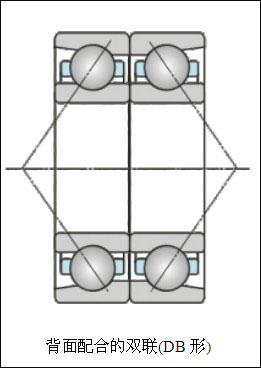

背對背配置，后置代號為DB（如70000/DB），背對背配對的軸承的載荷線向軸承軸分開?？沙惺茏饔糜趦蓚€(gè)方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。背對背安裝的軸承提供剛性相對較高的軸承配置，而且可承受傾覆力矩。

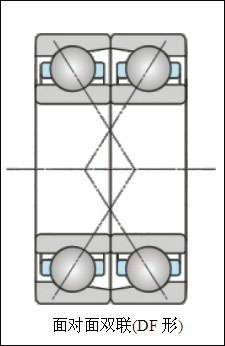

面對面配置，后置代號為DF（如70000/DF），面對面配對的軸承的載荷線向軸承軸匯合?？沙惺茏饔糜趦蓚€(gè)方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。這種配置不如背對背配對的剛性高，而且不太適合承受傾覆力矩。這種配置的剛性和承受傾覆力矩的能力不如DB配置形式，軸承可承受雙向軸向載荷；

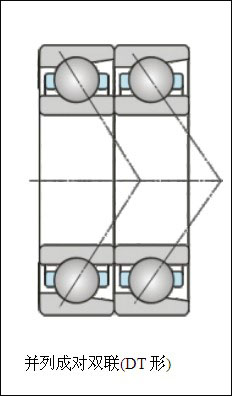

串聯配置，后置代號為DT（如70000/DT），串聯配置時，載荷線平行，徑向和軸向載荷由軸承均勻分擔。但是，軸承組只能承受作用于一個方向上的軸向載荷。如果軸向載荷作用于相反方向，或如果有復合載荷，就必須增加一個相對串聯配對軸承調節的第三個軸承。這種配置也可在同一支承處串聯三個或多個軸承，但只能承受單方向的軸向載荷。通常，為了平衡和限制軸的軸向位移，另一支承處需安裝能承受另一方向軸向載荷的軸承。
后置代號
|
代 號
|
含 義
|
示 例
|
|
A、B
C、D
E
|
1）表示內部結構改變
2）表示標準設計，其含義隨不同類型、結構而異
|
B1角接觸球軸承 公稱接觸角α=40°7210B
C1角接觸球軸承 公稱接觸角α=15° 7005C
|
|
AC
|
角接觸球軸承 公稱接觸角
α=25°
|
7210 AC
|
|
代 號
|
含 義
|
|
K
|
圓錐孔軸承 錐度1：12（外球面球軸承除外）
|
|
K30
|
圓錐孔軸承 錐度1：30
|
|
R
|
軸承外圈有止動擋邊（凸緣外圈）
|
|
N
|
軸承外圈有止動槽
|
|
NR
|
軸承外圈有止動槽，并帶止動環
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-RZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）
|
|
-2RZ
|
軸承兩面帶骨架式橡膠密封圈（非接觸式）
|
|
-Z
|
軸承一面帶防塵蓋
|
|
-2Z
|
軸承兩面帶防塵蓋
|
|
-RSZ
|
軸承一面帶骨架式橡膠密封圈（接觸式）、一面帶防塵蓋
|
|
-RZZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）、一面帶防塵蓋
|
|
-ZN
|
軸承一面帶防塵蓋，另一面外圈有止動槽
|
|
-ZNR
|
軸承一面帶防塵蓋，另一面外圈有止動槽并帶止動環
|
|
-ZNB
|
軸承一面帶防塵蓋，同一面外圈有止動槽
|
|
-2ZN
|
軸承兩面帶防塵蓋，外圈有止動槽
|
|
N1
|
軸承外圈有一個定位槽口
|
|
N2
|
軸承外圈有兩個或兩個以上的定位槽口
|
|
公差等級代號
|
游隙代號
|
||
|
代 號
|
含 義
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，代號中省略不表示
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
/C1
|
游隙符合標準規定的1組
|
|
/P6x
|
公差等級符合標準規定的6x級
|
/C2
|
游隙符合標準規定的2組
|
|
/P5
|
公差等級符合標準規定的5級
|
/C3
|
游隙符合標準規定的3組
|
|
/P4
|
公差等級符合標準規定的4級
|
/C4
|
游隙符合標準規定的4組
|
|
/P2
|
公差等級符合標準規定的2級
|
/C5
|
游隙符合標準規定的5組
|
|
/SP
|
尺寸精度相當于P5級，旋轉精度相當于P4級
|
/CM
|
電機用深溝球軸承游隙
|
|
配置組中軸承數目
|
配置中軸承排列
|
||
|
代 號
|
含 義
|
代 號
|
含 義
|
|
/D
|
兩套軸承
|
/DB
|
成對背對背安裝
|
|
/T
|
三套軸承
|
/DF
|
成對面對面安裝
|
|
/Q
|
四套軸承
|
/DT
|
成對串聯安裝
|
|
/P
|
五套軸承
|
G
|
萬能組配
|
|
/S
|
六套軸承
|
BT
|
背對背和串聯
|
|
|
|
FT
|
面對面和串聯
|
|
代 號
|
含 義
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可達250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/HT
|
軸承內充特殊高溫潤滑脂。當軸承內潤滑脂的裝填量和標準值不同時附加字母表示：
A—潤滑脂的裝填量少于標準值； B—潤滑脂的裝填量多于標準值；
C—潤滑脂的裝填量多于B（充滿）
|
|
/LT
|
軸承內充特殊低溫潤滑脂
|
|
/MT
|
軸承內充特殊中溫潤滑脂
|
|
/LHT
|
軸承內充特殊高、低溫潤滑脂
|
|
/Y
|
Y和另一個字母（如YA、YB）組合用來識別無法用現有后置代號表達的非成系列的改變 YA—結構改變（綜合表達）；YB—技術條件改變（綜合表達）
|
|
代 號
|
含 義
|
|
X1
|
外徑非標準
|
|
X2
|
寬度（高度）非標準
|
|
X3
|
外徑、寬（高）度非標準（標準內徑）
|
應用
成對安裝的角接觸球軸承主要應用在：當單個角接觸球軸承的載荷承載能力不足，或當承受軸（徑）向聯合載荷，以及有兩個方向上的軸向載荷時。
