1 徑向游隙的測量和調整
為保證運轉的中軸承內圈、滾子與軸徑向熱膨脹而預留的徑向游隙不會(huì )過大或過小,防止后期安裝游隙變化,應注意進行以下測量。達不到規定的安裝游隙時,重新按正規的安裝方法逐步調整到規定的安裝游隙。
A 加熱法安裝的軸承要求軸與軸承等溫后再次測量安裝游隙。
B 在鎖緊墊圈安裝前,再次測量安裝游隙。
C 在油壓螺母換成鎖緊螺母時,再次測量安裝游隙。
D 在注油泵油壓卸載后,再次測量安裝游隙。
2 調心滾子軸承軸向定位和調整
⑴ 調心滾子軸承內圈的壓裝方法
A 錐形軸用鎖緊螺母、端蓋、端帽或油壓螺母直接壓裝軸承;
B 緊定套用鎖緊螺母或油壓螺母直接壓裝軸承;
C 退卸襯套用軸用鎖緊螺母或油壓螺母壓裝退卸襯套以安裝軸承。
⑵ 軸向間隙的設定與實現

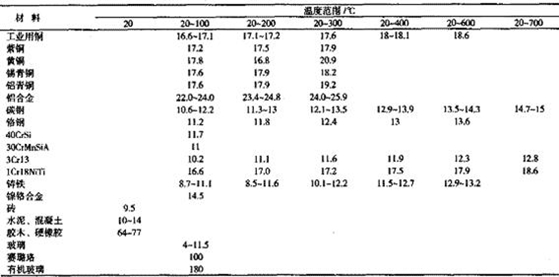

單位:(10-6)m/℃
材料熱膨脹系數
根據軸所用材料和軸承座(殼體)材料的熱膨脹系數及工作溫度,分別計算兩者溫升的軸向膨脹量,兩者膨脹量之差,就是因軸和軸承座工作溫差和材料熱膨脹系數不同而引起的軸承內圈和外圈軸向錯位量。由于金屬材料熱膨脹力量巨大,具有不可抗拒性,如果調心滾子軸承安裝軸向預緊力與軸的熱膨脹產生的軸向力疊加時,必然會(huì )造成軸承承受巨大的軸向力而損壞,這種疊加的軸向力即使是推力軸承也不能承受。
為避免調心滾子軸承承受巨大的軸向力而損壞,在軸承安裝時,必須在游動端軸承端蓋與軸承外圈端面間留出軸熱膨脹所需的軸向間隙,同時確保游動端軸承外徑與座孔為小間隙配合,以保證軸熱膨脹時游動端軸承隨之軸向位移(軸向蠕動)。一個軸兩端均為固定端的調心滾子軸承安裝時,軸兩端軸承端蓋與軸承外圈端面間均應留出軸向間隙,兩端軸承外徑與座孔均應為小間隙配合。
軸承安裝后應達到徑向安裝游隙不小于剩余游隙;軸向安裝間隙不小于軸的最大熱膨脹量,并保證軸向位移時軸上旋轉零件不與非旋轉零件干涉。

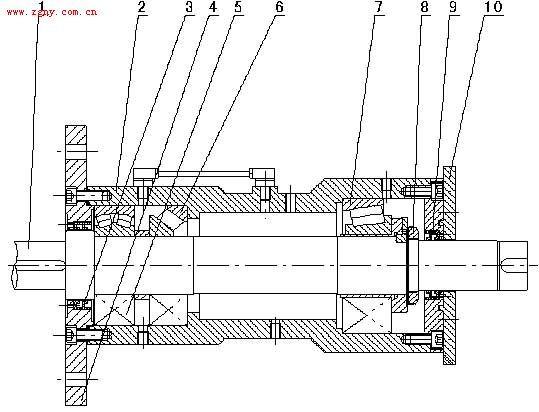

圖例中:一套調心滾子軸承與兩套背對背配置的圓錐滾子軸承組合時,為避免調心滾子軸承承受軸向負荷,建議背對背配置的圓錐滾子軸承徑向游隙小于或等于調心滾子軸承的安裝游隙,調心滾子軸承外徑與座孔應為小間隙配合,軸承端蓋與調心滾子軸承外圈端面間應留出軸向間隙。
