1． 雙聯式萬向節

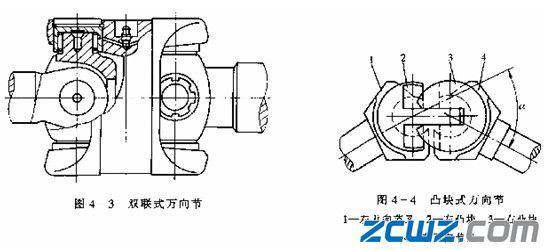

雙聯式萬向節(圖4—3)是由兩個十字軸萬向節組合而成。為了保證兩萬向節連接的軸工作轉速趨于相等，可設有分度機構。偏心十字軸雙聯式萬向節取消了分度機構，也可確保輸出軸與輸入軸接近等速。五分度桿的雙聯式萬向節，在軍用越野車的轉向驅動橋中用得相當廣泛。此時采用主銷中心偏離萬向節中心1．0～3. 5mm的方法，使兩萬向節的工作轉速接近相等。雙聯式萬向節的主要優點是允許兩軸間的夾角較大(一般可達50°，偏心十字軸雙聯式萬向節可達60°)，軸承密封性好，效率高，工作可靠，制造方便。缺點是結構較復雜，外形尺寸較大，零件數目較多。當應用于轉向驅動橋時，由于雙聯式萬向節軸向尺寸較大，為使主銷軸線的延長線與地面交點到輪胎的接地印跡中心偏離不大，就必須用較大的主銷內傾角。
2．凸塊式萬向節
對于凸塊式萬向節(圖4—4)，就運動副來看也是一種雙聯式萬向節。它主要由兩個萬向節叉1和4以及兩個特殊形狀的凸塊2和3組成。兩凸塊相當于雙聯萬向節裝置中兩端帶有位于同一平面上的兩萬向節叉的中間軸及兩十字銷，因此可以保證輸入軸與輸出軸近似等速。這種結構工作可靠，加工簡單，允許的萬向節夾角較大(可達50°)。但是由于工作面全為滑動摩擦，所以效率低，摩擦表面易磨損，且對密封和潤滑要求較高。它主要用于中型以上越野車的轉向驅動橋。

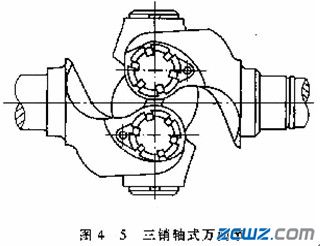

3．三銷軸式萬向節三銷軸式萬向節
(圖4—5)是由雙聯式萬向節演變而來。它主要由兩個偏心軸叉、兩個三銷軸和六個滾針軸承組成。三銷軸式萬向節允許所連接的兩軸最大夾角為45°，易于密封。但其外形尺寸較大，零件形狀較復雜，毛坯需要精確模鍛。由于在工作中三銷軸間有相對軸向滑動，萬向節的兩軸受有附加彎矩和軸向力，所以主動軸一側需裝軸向推力軸承。這種結構目前用于個別中、重型越野車的轉向驅動橋。
