（1） 識讀技術文件
根據軸承的內徑尺寸和軸承精度等級，查閱軸承內圈基準端面對內徑的跳動Sd允許值，不應超過附表一中的規定值。
（2） 量?jì)x的選擇和調整
根據軸承外徑尺寸選擇儀器，當軸承外徑小于52mm，選用B002儀器；當
軸承外徑為52-250mm，選用B003儀器。儀表采用千分比較儀，參照我們公司生產的軸承型號的大小，儀表的刻度值應為0.001 – 0.0005mm。上述儀器測量時采用心軸。
當用心軸測量有困難時，也可采用C923儀器，適用于軸承內徑尺寸為17-70mm時測量。因成品測量較為復雜，只要在前面工序控制好，到成品后基本都能合格，所以此項目一般在前面工序即磨內圓時用C923測量。有關C923測量?jì)x器的調整見第二章。
關于B002儀器的使用如下：
B002儀器是由底座和表架兩部分組成，底座導軌上裝有可縱向移動工作臺，工作臺兩端面安裝著可夾持心軸的頂尖架。表架上可裝三只儀表1、2、3，分別可測量?jì)热鶞拭鎸葟降奶鴦?dòng)、成套軸承內圈和外圈端面對溝道的跳動、成套軸承內圈和外圈的徑向跳動，見5-8。
調整時，將軸承套在與被測軸承內徑相符的專用心軸上（帶微小錐度的心軸），并夾持在兩頂尖架之間，其夾緊力使心軸既無松動，又可轉動而且取放心軸容易為宜，然后緊固頂尖架。
縱向移動裝有軸承心軸的工作臺，使 軸承外徑與儀表3測點接觸，其測點正好置于軸承寬度的中部。調整儀表1、2的測點，與軸承內圈和外圈基準端面接觸，并均處在套圈基準端面中間位置。調整儀表
使儀表指針處在“0”位。
轉動心軸帶動軸承旋轉，從儀表1的刻度上可讀出內圈基準端面對內徑的跳動Sd。轉動心軸帶動軸承旋轉，從儀表2的刻度上可讀出成套軸承內圈端面對溝的跳動Sia，心軸和內圈不動，轉動外圈，從儀表2的刻度上可讀出外圈端面對溝道的跳動Sea。轉動心軸帶動軸承旋轉，從儀表3的刻度上可讀出內圈的徑向跳動，心軸和內圈不動，轉動外圈，可從儀表刻度上讀出外圈的徑向跳動。在檢查時可分兩步進行，轉動外圈，可測出兩項內容，轉動心軸可測出三項內容。
（3） 檢查方法
1） 在B002儀器上測量。

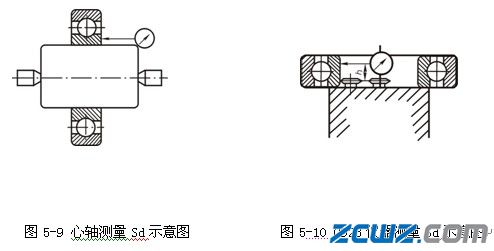

首先把軸承安裝在心軸上，再將心軸支承于兩精密頂尖之間（心軸的徑向跳動量不允許超過標準規定數值），儀表測頭置于內圈基準端面，見圖5-9，并盡可能地使距軸心線的徑向距離等于溝道接觸直徑之半。轉動內圈一周以上，測出最大與最小值之差即為內圈基準端面對內徑的跳動Sd，其值不允許超過附表一的規定值。
2） 用C923儀器測量，用圖5-10所示方法進行。
將內圈基準端面支承于平臺上，外圈處于自由狀態，在軸承徑向平面內用互成90°的一擋塊和一支點定位，測頭置于支點正上方，兩者之距離h盡量接近整個測量區域，轉動內圈一周以上時，測出的最大值與最小值之差m乘
以系數dp/2h為內圈基準端面對內徑的跳動Sd，即：
Sd = dp/2h
式中： m —實測值；
dp —系數；
h —支點與測頭間的距離；
Sd—由產品圖樣查得的接觸直徑。
