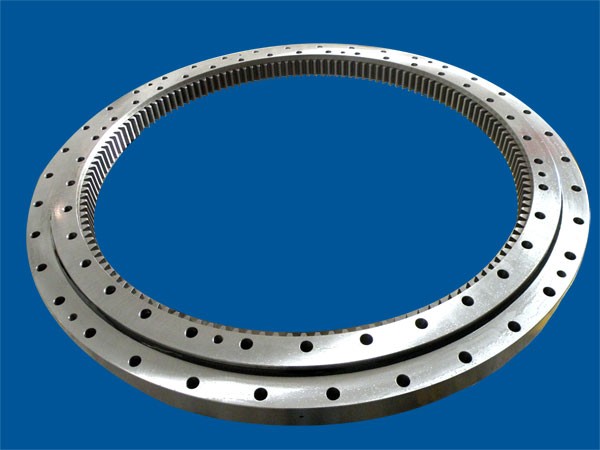

雙排異徑球轉盤軸承

雙排異徑球轉盤軸承
雙排異徑球轉盤軸承可以同時承受軸向載荷、傾覆力矩和徑向載荷。其中上排球主要承受軸向載荷和傾覆力矩,下排球主要承受反向傾覆力矩。因此,雙排異徑球轉盤軸承的承載能力大于四點接觸球轉盤軸承,但摩擦阻力大于后者。







結構及特性

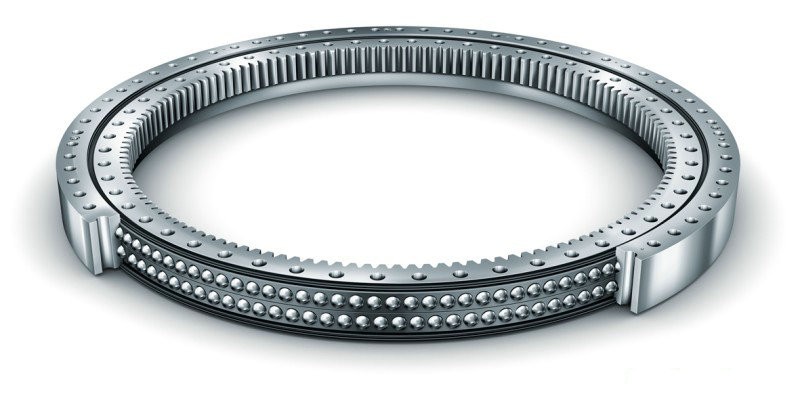

雙排異徑球轉盤軸承主要由內圈、外圈、上下兩排鋼球、隔離塊、密封裝置等零件組成。上排球主要承受軸向載荷和傾覆力矩,故選用的球徑大于下排球的球徑。為應對各種工況條件下產生的不同軸向力、傾覆力矩和徑向力組合,雙排異徑球轉盤軸承的接觸角可以做相應調整。
雙排異徑球轉盤軸承的內圈或外圈有整體式和分體式結構。整體式套圈的剛性相對較強,分體式調整方便,分體式結構在產品出廠前已通過螺栓將兩個分體圈連接在一起。
雙排異徑球轉盤軸承通常有保持架(或隔離塊),只有在載荷較大時采用滿裝球式結構,滿裝球式球軸承承載能力大,但摩擦阻力大,摩擦還容易造成鋼球表面產生劃痕。
雙排異徑球轉盤軸承的基本結構:

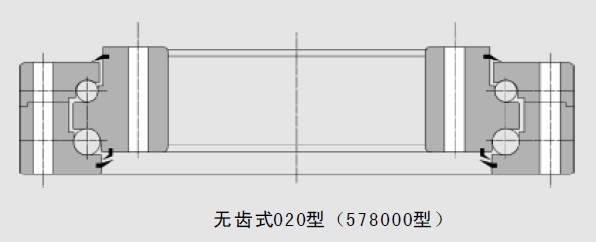

無齒式(020型)

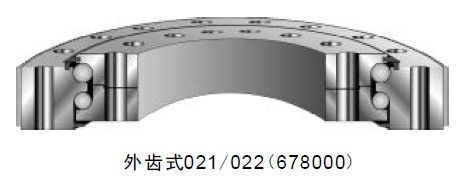

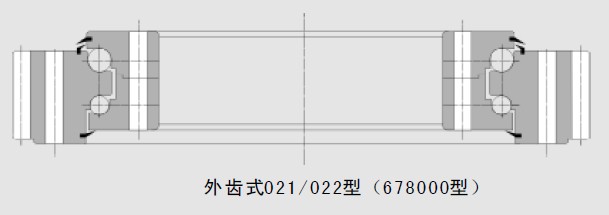

外齒式(021型/022型)
內齒式(023型/024型)


后置代號排列順序(基本代號后)
1
2
3
4
軸承材料
密封、結構變型、技術要求等
公差等級
齒輪改變


后置代號
符號

定義

G、G2、…

其中:G表示套圈材料為5CrMnMo;
G2表示套圈材料為50Mn;無代號時套圈材料為42CrMo;…
K、K1、K2…
軸承結構與標準結構有差異;
M
有摩擦力矩要求的
Y、Y1、Y2…
軸承技術有變化;
U
特殊游隙;

代號
03
 04
11
 12
 13
材料
42CrMoT
42CrMoZ
50MnT
 50MnZ
其他材料
T:表示材料應調質處理Z:表示材料應正火處理

 應用
雙排異徑球轉盤軸承適用于以軸向載荷為主、有較大傾覆力矩、軸承徑向安裝位置受限的場合。該結構對安裝精度以及軸承支撐的軸向和徑向變形敏感性最小。被廣泛地用于起重運輸,工程機械和軍工產品上。
