深溝球軸承

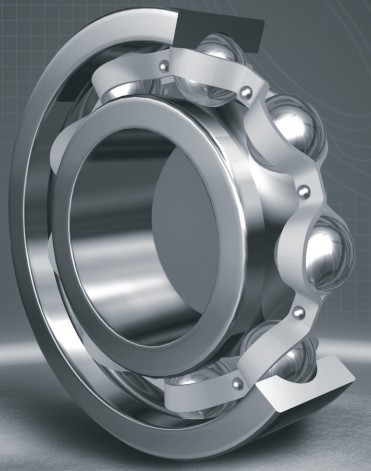

深溝球軸承是滾動軸承中最為普通的一種類型?；拘偷纳顪锨蜉S承由一個外圈，一個內圈、一組鋼球和一組保持架構成。 其結構簡單，使用方便，是生產最普遍，應用最廣泛的一類軸承。
結構及特性

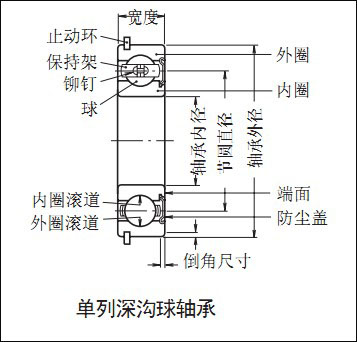

深溝球軸承屬于不可分離型軸承，其結構簡單， 使用極為普遍。深溝球軸承除基本型外， 還有各種變型結構，如：帶防塵蓋的深溝球軸承，帶橡膠密封圈的深溝球軸承，有止動槽的深溝球軸承，有裝球缺口的大載荷容量的滿裝深溝球軸承。
深溝球軸承主要承受徑向載荷，也可同時承受徑向載荷和軸向載荷。適用于在高速運轉的工況條件下使用。當其僅承受徑向載荷時，接觸角為零。當深溝球軸承具有較大的徑向游隙時，具有角接觸軸承的性能，可承受較大的軸向載荷。深溝球軸承的摩擦系數很小，極限轉速也很高，但不宜承受重載荷。選取較大的徑向游隙時軸向承載能力增加，承受純徑向力時接觸角為零。有軸向力作用時，接觸角大于零。
后置代號說明
（1）內部結構代號
|
代 號
|
含 義
|
|
B、E
|
1）表示內部結構改變
2）表示標準設計，其含義隨不同類型、結構而異
3）加強型1）
|
注：1）加強型，即內部結構設計改進，增大軸承承載能力。
（2）密封、防塵與外部形狀變化代號
|
代 號
|
含 義
|
|
K
|
圓錐孔內徑 錐度1：12（外球面球軸承除外）
|
|
R
|
軸承外圈有止動擋邊（凸緣外圈）
|
|
N
|
軸承外圈有止動槽
|
|
NR
|
軸承外圈有止動槽，并帶止動環
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-RZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）
|
|
-2RZ
|
軸承兩面帶骨架式橡膠密封圈（非接觸式）
|
|
-Z
|
軸承一面帶防塵蓋
|
|
-2Z
|
軸承兩面帶防塵蓋
|
|
-RSZ
|
軸承一面帶骨架式橡膠密封圈（接觸式）、一面帶防塵蓋
|
|
-RZZ
-ZN
|
軸承一面帶骨架式橡膠密封圈（非接觸式）、一面帶防塵蓋
軸承一面帶防塵蓋，另一面外圈有止動槽
|
|
-ZNR
|
軸承一面帶防塵蓋，另一面外圈有止動槽并帶止動環
|
|
-ZNB
|
軸承一面帶防塵蓋，同一面外圈有止動槽
|
|
-2ZN
|
軸承兩面帶防塵蓋，外圈有止動槽
|
|
N1
|
軸承外圈有一個定位槽口
|
|
N2
|
軸承外圈有兩個或兩個以上的定位槽口
|
|
N4
|
N+N2，定位槽口和止動槽不在同一側
|
|
N6
|
N+N2，定位槽口和止動槽在同一側
|
|
-FS
|
軸承一面帶氈圈密封
|
|
-2FS
|
軸承兩面帶氈圈密封
|
|
-LS
|
軸承一面帶骨架式橡膠密封圈（接觸式，套圈不開槽）
|
|
-2LS
|
軸承兩面帶骨架式橡膠密封圈（接觸式，套圈不開槽）
|
|
WB
|
寬內圈軸承（雙面寬）：WB1單面寬
|
（3）軸承零件材料
|
代 號
|
含 義
|
|
/HV
|
套圈、滾動體和保持架或僅是套圈和滾動體由可淬硬不銹鋼
（/HV-9Cr18； /HV1-9Cr18Mo）制造
|
|
/HC
|
套圈和滾動體或僅是套圈由滲碳鋼（/HC-20Cr2Ni4A；
/HC1-20Cr2Mn2MoA；/HC2-15Mn）制造
|
|
/HG
|
套圈和滾動體或僅是套圈由其它軸承鋼
（/HG-5CrMnMo;/HG1-55SiMoVA）制造
|
|
F
|
鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球
墨鑄鐵；F4-粉末冶金）
|
|
Q
|
青銅實體保持架（Q1-鋁鐵錳青銅；Q2-硅鐵鋅青銅；Q3-硅鎳青銅；
Q4-鋁青銅）
|
|
M
|
黃銅實體保持架
|
|
TN
|
工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN4-
聚碳酸酯；TN5-聚甲醛）
|
|
J
|
鋼板沖壓保持架
|
|
V
|
滿裝滾動體（無保持架）
|
（4）公差等級及游隙代號
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
|
/P5
|
公差等級符合標準規定的5級
|
|
/P4
|
公差等級符合標準規定的4級
|
|
/P2
|
公差等級符合標準規定的2級
|
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/C1
|
游隙符合標準規定的1組
|
|
/C2
|
游隙符合標準規定的2組
|
|
/C3
|
游隙符合標準規定的3組
|
|
/C4
|
游隙符合標準規定的4組
|
|
/C5
|
游隙符合標準規定的5組
|
|
/CM
|
電機用深溝球軸承游隙
|
|
/C9
|
軸承的游隙不同于現標準
|
注：當公差等級與游隙代號需同時表示時，可簡化表示為P63、P43等，其中/P6表示軸承公差等級P6級，徑向游隙3組；/P43表示軸承公差等級P4級，徑向游隙3組。
（5）尺寸系列
|
代 號
|
含 義
|
|
X1
|
軸承外徑尺寸非標準
|
|
X2
|
軸承寬度（高度）非標準
|
|
X3
|
軸承外徑、寬（高）度非標準（標準內徑）
|
（6）其它特性代號
|
代 號
|
含 義
|
|
/Z
|
軸承振動加速度級極值組別。附加數字表示極值不同，分Z1組；Z2組；Z3組
|
|
/V
|
軸承振動速度級極值組別。附加數字表示極值不同，分V1組；V2
組；V3組
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可達250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/HT
|
軸承內充特殊高溫潤滑脂。當軸承內潤滑脂的裝填量和標準值不同時附加字母表示：
A—潤滑脂的裝填量少于標準值； B—潤滑脂的裝填量多于標準值；
C—潤滑脂的裝填量多于B（充滿）
|
|
/LT
|
軸承內充特殊低溫潤滑脂
|
|
/MT
|
軸承內充特殊中溫潤滑脂
|
|
/LHT
|
軸承內充特殊高、低溫潤滑油脂
|
|
/Y
|
Y和另一個字母（如YA、YB）組合用來識別無法用現有后置代號表
達的非成系列的改變
|
|
/YA
|
結構改變（綜合表達）；
|
|
/YB
|
技術條件改變（綜合表達）
|
注：凡軸承代號中有/Y和另一個字母或加數字的后置代號，應查閱圖紙或補充技術條件或向本公司產品設計部門咨詢以便了解其改變的具體內容。
應用：
深溝球軸承可用于精密儀表、變速箱、儀器儀表、電機、家用電器、內燃機、交通車輛、農業機械、建筑機械、工程機械,悠悠球等。
