轉盤軸承
三排圓柱滾子組合轉盤軸承同時承受軸向載荷、傾覆力矩和徑向載荷。與交叉圓柱滾子轉盤軸承相比減少了每個滾子的載荷,與雙排異徑球轉盤軸承相比由點接觸改為線接觸,降低了接觸應力,因此,在相同外形尺寸條件下其承載能力是最高的軸承。該結構的軸向載荷和徑向載荷分別由不同滾子承受,其中軸向載荷和傾覆力矩由軸線水平放置的兩組滾子承受,徑向載荷由軸線垂直放置的一組滾子承受。
結構及特性
三排圓柱滾子組合轉盤軸承主要由內圈、外圈、三排滾子、保持架(隔離塊)、密封裝置等零件組成。
三排圓柱滾子組合轉盤軸承的基本結構:

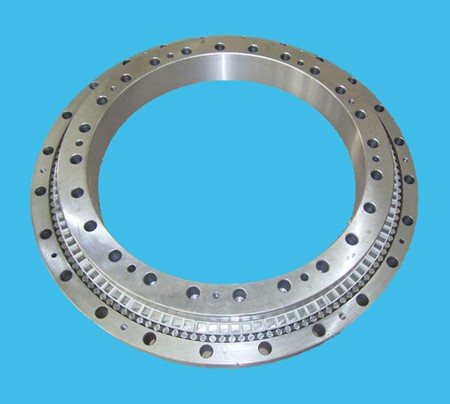

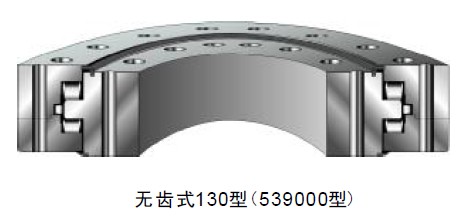

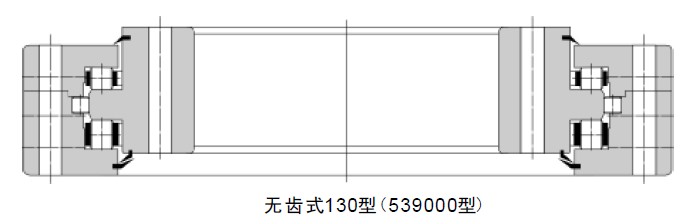

無齒式(130型)

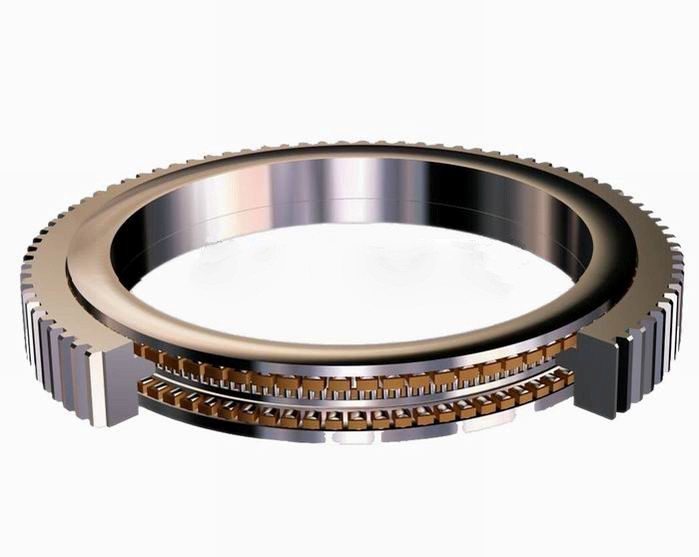

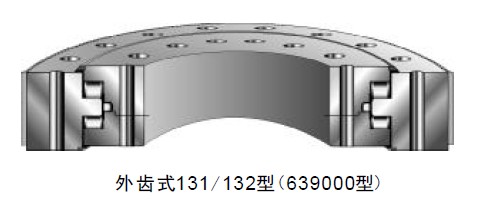

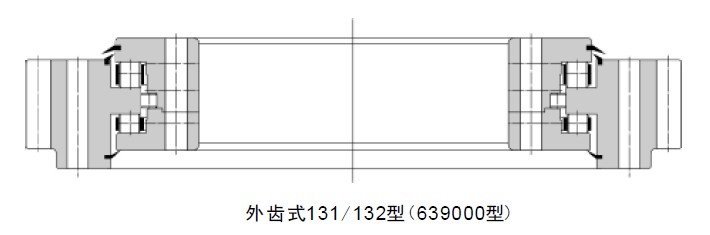

外齒式(131型/132型)

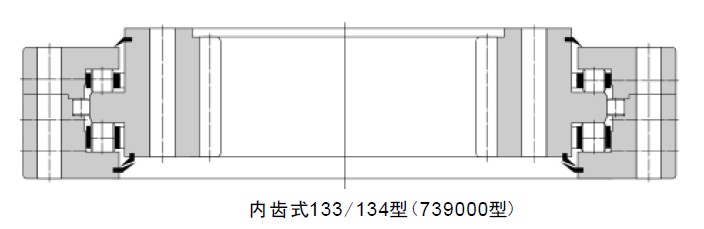

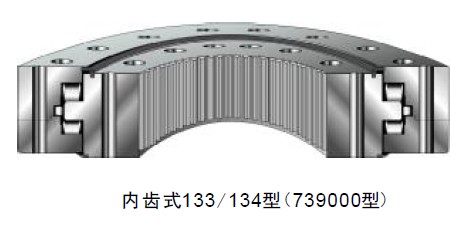

內齒式(133型/134型)
后置代號排列順序(基本代號后)
1
|
2
|
3
|
4
|
軸承材料
|
密封、結構變型、技術要求等
|
公差等級
|
齒輪改變
|
后置代號
符號
|
定義
|
G、G2、…
|
其中:G表示套圈材料為5CrMnMo;
G2表示套圈材料為50Mn;無代號時套圈材料為42CrMo;…
|
K、K1、K2…
|
軸承結構與標準結構有差異;
|
M
|
有摩擦力矩要求的
|
Y、Y1、Y2…
|
軸承技術有變化;
|
U
|
特殊游隙;
|
代號
|
03
|
04
|
11
|
12
|
13
|
材料
|
42CrMoT
|
42CrMoZ
|
50MnT
|
50MnZ
|
其他材料
|
T:表示材料應調質處理Z:表示材料應正火處理
|
應用
該結構軸承適用于大軸向載荷和傾覆力矩、有較大徑向載荷、摩擦力矩要求不高的場合。特別適用于要求較大直徑的重型機械,如斗輪式挖掘機、輪式起重機,船用起重機、港口起重機,鋼水運轉臺及大噸位汽車起重機等機械上。
