1．平面磨床的結構

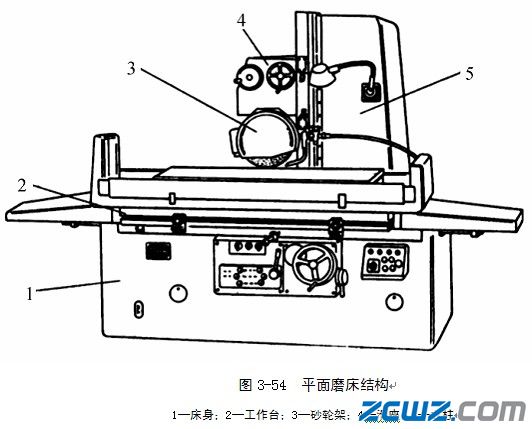

如圖3-54 所示為臥軸矩臺平面磨床外形圖。這種機床的砂輪主軸通常是由內連式異步電動機直接驅動的。通常電機軸就是主軸，電動機的定子就裝在砂輪架3的殼體內，砂輪架3 可沿滑座4的燕尾導軌作間歇的橫向進給運動(手動或液動，滑座4 和砂輪架3 一起沿立柱5 的導軌作間歇的垂直切入運動(手動)，工作臺2 沿床身1 的導軌作縱向往復運動(液壓傳動)。
我國生產的臥軸矩臺式平面磨床分為普通精度級和高精度級。使用普通精度級機床精磨后，加工面對定位基準的平行度為0.015mm/1000mm，表面粗糙度Ra為0.32~0.63μm；使用高精度級機床精磨后，加工面對定位基準的平行度為0.005mm/1 000mm，表面粗糙度Ra為0.04~0.01μm。
2．平面磨床的類型

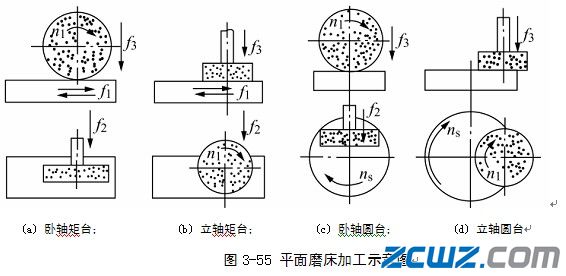

平面磨床磨削時，工件安放在帶電磁吸盤的工作臺上，適宜加工中小型鋼件或鑄鐵件的平面，磨削后工件上有剩磁，應去磁。多件磨削時高度一致，磨削剛性好，操作方便，生產率高。 平面磨床用于磨削各種零件的平面。根據砂輪的工作面不同，平面磨床可分為用砂輪輪緣(即圓周)進行磨削和砂輪端面進行磨削兩類。用砂輪輪緣磨削的平面磨床，砂輪主軸常處于水平位置；而用砂輪端面磨削的平面磨床，砂輪主軸通常為立式的。根據工作臺的形狀不同，平面磨床又可分為矩形工作臺和圓形工作臺兩類。 因此，根據砂輪工作面和工作臺形狀的不同，普通平面磨床可分為4類：臥軸矩臺式平面磨床(圖3-55(a))；立軸矩臺式平面磨床(圖3-55 (b))；臥軸圓臺式平面磨床(圖3-55 (c))；立軸圓臺式平面磨床(圖3-55 (d))。
