內圓磨床主要用于磨削各種圓柱孔(包括通孔、盲孔、階梯孔和斷續表面的孔等)和圓錐孔。內圓磨床的主要類型有普通內圓磨床、無心內圓磨床、行星式內圓磨床和坐標磨床等。

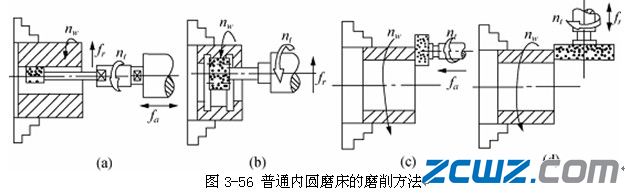

(1) 普通內圓磨床 普通內圓磨床是生產中應用最廣泛的一種內圓磨床，其磨削方法如圖3-56所示。磨削時，工件用卡盤或其他的夾具安裝在主軸上，由主軸帶動工件旋轉作圓周進給運動，用符號nw表示。砂輪高速旋轉完成主運動，用符號nt表示。砂輪或工件往復直線運動完成縱向進給運動(也稱為軸向運動)，用符號fa表示。在完成縱向進給運動后，砂輪或工件還要作一次橫向進給運動(也稱為徑向運動)，用符號fr表示。實際磨削時，根據工件形狀和尺寸的不同，可采用縱磨法或切入法磨削內孔，如圖3-56 (b)所示。某些普通內圓磨床上裝備有專門的端磨裝置，采用這種端磨裝置，可在工件一次裝夾中完成內孔和端面的磨削，如圖3-56 (c)、(d)所示。這樣既容易保證孔和端面的垂直度，又可提高生產效率。

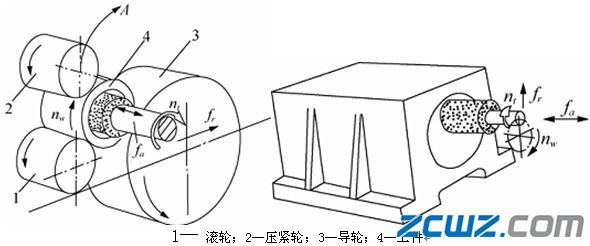

(2)無心內圓磨床 無心內圓磨床的工作原理如圖3-57所示。磨削時，工件４支承在滾輪1和導輪3上，壓緊輪2使工件緊靠導輪，由導輪帶動工件旋轉，實現圓周進給運動(nw)。砂輪除了完成主運動(nt)外，還作縱向進給運動(fn)和周期橫向進給運動(fr)。加工結束時，壓緊輪沿箭頭Ａ的方向擺開，以便裝卸工件。磨削錐孔時，可將滾輪1、導輪3和工件4一起偏轉一定角度。這種磨床主要適用于大批大量生產中，加工那些外圓表面已經精加工且又不宜用卡盤裝夾的薄壁工件以及內、外圓同軸度要求較高的工件，如軸承環之類的零件。
(3) 行星式內圓磨床 行星式內圓磨床的工作原理如圖3-58所示。磨削時，工件固定不轉，砂輪除了繞自身軸線高速旋轉實現主運動(nt)外，同時還要繞被磨削孔的軸線以緩慢的速度作公轉，實現圓周進給運動(nw)。此外，砂輪還作周期性的橫向進給運動(fr)及縱向進給運動(fa)(縱向進給也可由工件的移動來實現)。由于砂輪所需運動種類較多，致使砂輪架的結構復雜，剛度較差，主要適用于磨削重量和體積較大、形狀不太規整、不適宜旋轉的工件，例如磨削高速大型柴油機大連桿上的孔和發動機的各種孔等。
