1.楔縫式玻璃鋼錨桿
錨桿桿體是用不飽和聚脂樹(shù)脂為基本材料，以14 m玻璃纖維為增強材料制成的。錨桿桿體有18㎜、20㎜、22㎜、26㎜4種，一般長(cháng)度為1.6—3.0-m，托盤(pán)、壓緊圈、擋板等附件均用玻璃鋼制成。
玻璃鋼錨桿采用全長(cháng)錨固，為便于桿體進(jìn)入鉆孔及攪拌，其頭部采用45°斜面狀。尾部為安裝托盤(pán)與壓緊圈，采用楔形大頭結構，即在尾端桿體劈開(kāi)后，用一個(gè)木楔或玻璃鋼楔子涂上樹(shù)脂楔入后黏結而成。楔形大頭是一個(gè)死頭，井下安裝時(shí)，需預先套入壓緊圈與托盤(pán)，采用速凝樹(shù)脂藥巻錨固。
這種錨桿在其錨尾開(kāi)切口，用頂頭楔固定，受力時(shí)產(chǎn)生應力集中，容易折斷，錨固力低，不易安裝，且不能對圍巖施加預緊力。
2.鋼套式玻璃鋼錨桿
鋼套式玻璃鋼錨桿由桿體、托盤(pán)、錨頭、鋼套、螺母、固定銷(xiāo)組成。桿體是以191號不飽和聚脂樹(shù)脂為基體材料，以中堿無(wú)蠟玻璃纖維為增強材料制成的。錨頭為螺紋齒形，是在桿體前端用玻璃纖維纏繞制成。錨尾是在桿體末端鉆孔，安裝固定銷(xiāo)將鋼套固定其上，鋼套上有螺紋，以便使其與螺母相配及安裝固定銷(xiāo)。采用水泥錨固劑錨固。
該錨桿錨尾采用在錨尾端鉆孔、用銷(xiāo)釘固定螺紋鋼套的結構，破壞了桿體結構，且受力時(shí)造成應力集中，大大降低了桿體的強度。另外，水泥錨固劑的穩定性和可靠性差，降低了錨固力。
3.銷(xiāo)釘錨頭玻璃鋼錨桿
銷(xiāo)釘錨頭玻璃鋼錨桿由桿體、錨桿、錨尾三部分組成，采用樹(shù)脂錨固劑錨固。錨頭的端部為尖頭，成一斜面狀，錨頭的長(cháng)度在200mm以上，在桿體端部均勻地鉆有十字形小孔，；用于安裝銷(xiāo)釘；銷(xiāo)釘安裝成十字形，在安裝錨桿時(shí)用于攪拌樹(shù)脂。錨尾形式有兩種：一種是把螺紋鋼套黏結在桿體尾部，螺母擰在螺紋鋼套上固定托盤(pán)，另一種是在桿體尾部沿桿體軸向開(kāi)切一切縫，帶切口的護套對準切縫裝在桿體尾部，外套裝在護套上，扁楔打入切縫中。
該錨桿的缺點(diǎn)是:在錨頭部位存在著(zhù)小孔，降低了桿體強度；錨尾采用黏結鋼套結構，不牢固，錨固力??；采用錨尾切口加護套、外套結構，破壞了桿體結構。降低了桿體強度，不能對圍巖施加預應力，且不易安裝。同時(shí)，這種玻璃鋼錨桿還存在著(zhù)生產(chǎn)自動(dòng)化程度低、工藝復雜的缺點(diǎn)。
4.全螺紋玻璃鋼錨桿與空心玻璃鋼錨桿
全螺紋玻璃鋼錨桿形式為左旋或右旋螺紋桿體，其螺紋可作為錨頭使錨桿錨固，也可配合螺母作為錨尾使用，如圖1-30所示?？招牟Ａт撳^桿常作為注漿錨桿使用。

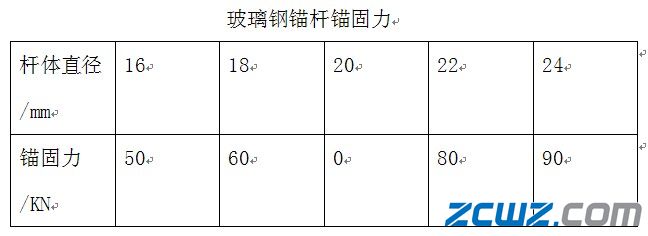

全螺紋玻璃鋼錨桿的抗拉強度≥245MPa，抗剪強度≥6MPa，扭矩≥41N•m。全螺紋玻璃鋼錨桿使用樹(shù)脂錨固劑，在錨固長(cháng)度為380±50mm時(shí)，其錨固力達到50—90KN,如表5-3所列。
