1．M1432A型萬能外圓磨床的用途
M1432A型萬能外圓磨床主要用于磨削內外圓柱面、內外圓錐面、階梯軸肩以及端面和簡單的成形回轉體表面等。它屬于普通精度級機床，磨削加工精度可達IT6~IT7級，表面粗糙度Ra為1.25~0.08μm之間。這種磨床萬能性強，但磨削效率不高，自動化程度較低，適用于工具車間、維修車間和單件小批量生產類型，其主參數為最大磨削直徑320mm。
2．M1432A型萬能外圓磨床的主要組成部件
M1432A型萬能外圓磨床的外形如圖3-45所示。它由下列主要部件組成。
① 床身。它是磨床的基礎支承件，用以支承和定位機床的各個部件。
②頭架。它用于裝夾和定位工件并帶動工件作自轉運動。當頭架體旋轉一個角度時, 可磨削短圓錐面；當頭架體作逆時針回轉90°時，可磨削小平面。
③砂輪架。它用以支承并傳動砂輪主軸高速旋轉，砂輪架裝在滑鞍上，回轉角度為±30°，當需要磨削短圓錐面時，砂輪架可調至一定的角度位置。
④內圓磨具。它用于支承磨內孔的砂輪主軸。內圓磨具主軸由單獨的內圓砂輪電動機驅動。
⑤尾座。尾座上的后頂尖和頭架前頂尖一起支承工件。
⑥工作臺。它由上工作臺和下工作臺兩部分組成。上工作臺可繞下工作臺的心軸在水平面內調至某一角度位置，用以磨削錐度較小的長圓錐面。工作臺臺面上裝有頭架和尾座，這些部件隨著工作臺一起，沿床身縱向導軌作縱向往復運動。
⑦滑鞍及橫向進給機構。轉動橫向進給手輪，通過橫向進給機構帶動滑鞍及砂輪架5作橫向移動；也可利用液壓裝置，通過腳操縱板使滑鞍及砂輪架作快速進退或周期性自動切入進給。
3．M

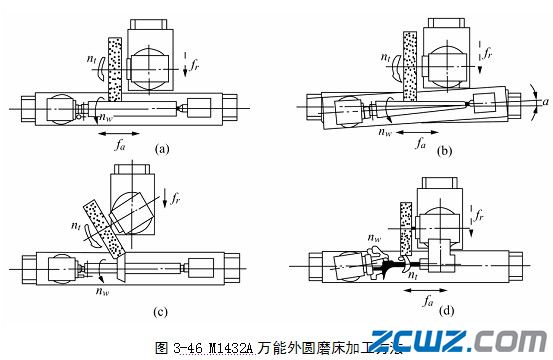

（1）磨外圓 如圖3-46所示，加工所需的運動為：
①砂輪旋轉運動nt，它是磨削外圓的主運動；
②工件旋轉運動nw，它是工件的圓周進給運動；
③工件縱向往復運動fa，它是磨削出工件全長所必需的縱向進給運動；
④砂輪橫向進給運動fr，它是間歇的切入運動。
（2）磨長圓錐面 如圖3-46(b)所示，所需的運動和磨外圓時一樣，所不同的是將工作臺調至一定的角度位置。這時，工件的回轉中心線與工作臺縱向進給方向不平行，所以磨削出來的表面是圓錐面。
（3）切入法磨外圓錐面 如圖3-46(c)所示，將砂輪調整至一定的角度位置，工件不作往復運動，砂輪作連續的橫向切入進給運動。這種方法僅適合磨削短的圓錐面。
（4） 磨內錐孔 如圖3-46(d)所示，將工件裝夾在卡盤上，并調整至一定的角度位置。這時磨外圓的砂輪不轉，磨削內孔的內圓砂輪作高速旋轉運動，其他運動與磨外圓時類似。
從上述4種典型表面加工的分析中可知，機床應具有下列運動。
(1)主運動：①磨外圓砂輪的旋轉運動nt；②磨內孔砂輪的旋轉運動nt；主運動由兩個電動機分別驅動，并設有互鎖裝置。
(2)進給運動：①工件旋轉運動nw；②工件縱向往復運動fa；③砂輪橫向進給運動fr；往復縱磨時，橫向進給運動是周期性間歇進給；切入式磨削時，是連續進給運動。
(3) 輔助運動：包括砂輪架快速進退(液壓)、工作臺手動移動以及尾座套筒的退回或液動等。
